Descrição

Rugosímetro Digital Parâmetros Ra, Rz, Rq, Rt.

O Rugosímetro Digital Parâmetros Ra, Rz, Rq, Rt e amplamente utilizado no local de produção para medir a aspereza da superfície de várias peças processadas por máquinas.

Ao medir a rugosidade de uma superfície, o sensor é colocado na superfície e, em seguida, desliza uniformemente ao longo da superfície, acionando o mecanismo dentro do testador.
O sensor obtém a aspereza da superfície pela sonda integrada.

Esta rugosidade provoca o deslocamento da sonda, o que resulta na alteração da quantidade indutiva de bobinas de indução, de modo a gerar um sinal analógico, que é proporcional à rugosidade da superfície na extremidade de saída do retificador sensível à fase.
O DSP exclusivo processa e calcula e depois envia os resultados da medição no LCD.

Características do Rugosímetro Digital Parâmetros Ra, Rz, Rq, Rt.
Compatível com quatro padrões de ISO, DIN, ANSI e JIS.
Medição de múltiplos parâmetros: Ra, Rz, Rq, Rt.
Sensor de indutância altamente sofisticado.
Quatro métodos de filtragem de onda: RC, PC-RC, GAUSS e D-P.
Pequeno em tamanho, leve e fácil de usar.
Desligamento manual ou automático.
Memória de armazenamento, para 7 grupos de resultados, para uso posterior ou baixar para o PC (Emissão de relatório).
Conversão Métrica / Imperial.
Saída via Bluetooth/USB.

Especificações técnicas do Rugosímetro Digital Parâmetros Ra, Rz, Rq, Rt.
Parâmetros: Ra, Rq, Rz, Rt
Faixa de medição: Ra, Rq: 0,005 ~ 16,00 micra Rz, Rt: 0,020 ~ 160,0 micra
/0.020 ~ 629.9µinch / 0.078 × 6299µinch
Precisão: << ± 10%
Flutuação do Valor de Exibição: << 6%
Resolução: 0,001 / 0,01 / 0,1
Sensor:
Raio do pino de sonda: 5µm
Material do pino de sonda: Diamante
Força de Medição da Sonda: 4mN (0.4gf)
Ângulo da sonda: 90º
Raio Vertical da Cabeça Guia: 48 mm
Curso Máximo de Condução: 17,5 mm / 0,7 pol
Comprimento de corte (l): 0,25 mm, 0,8 mm, 2,5 mm
Velocidade de condução:
Amostragem:
Quando Comprimento = 0,25 mm, Vt = 0,135 mm / s
Quando comprimento = 0,8 mm, Vt = 0,5 mm / s
Quando comprimento = 2,5 mm, Vt = 1 mm / s
Retornando:
Vt=1mm/s
Perfil Filtro Digital: RC, PC-RC, GAUSS, D-P
Comprimento de Avaliação: 1~5L Opcional
Memória: 7 grupos de armazenamento.
Conexão com PC: através de adaptador Bluetooth.
Condições de funcionamento: Temp: 0 ~ 50ºC Humidade: <80% RH
Fonte de energia: Bateria AAA 4×1.5V (UM-4)
Dimensões:
Tamanho da Unidade Principal: 149x67x29mm
Tamanho Base de Medição: 185x56x47mm
Peso: 485g

Itens que acompanha o Rugosímetro Digital Parâmetros Ra, Rz, Rq, Rt.

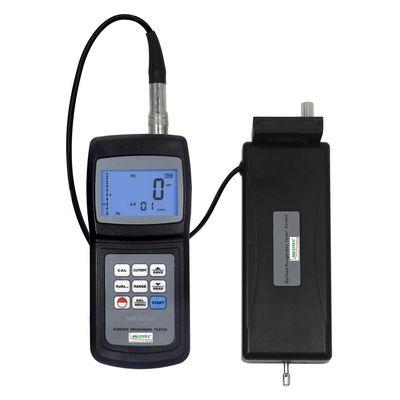

Unidade principal modelo SRT6210S, Adaptador Bluetooth com Software, Padrão de amostragem SSP-100, Sensor Padrão SRP-100, Chave de fenda pequena, Base de Medição, Estojo de transporte (B09), Manual de operações.

ACESSÓRIOS OPCIONAIS:
Haste de Extensão SER-150
Ranhura Stylus SSP-110
Sonda de Curvatura SRP-120
Suporte de Medição SRS-1

Também temos outros modelos de Medidor de rugosidade, consulte-nos.
